ZCQ型自吸磁力泵

　　ZCQ型磁力傳動離心泵(簡稱自吸磁力泵)是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平.磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便.可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套.特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想.

　　二、工作原理：

　　本泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

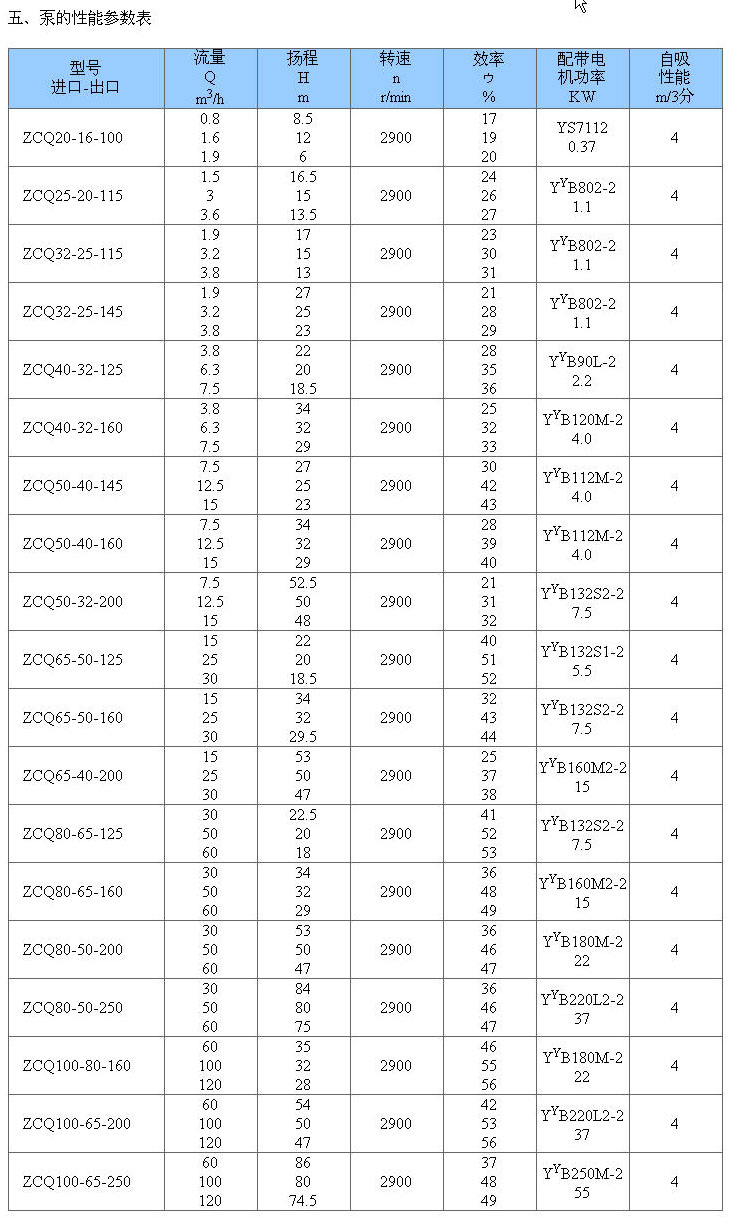

　　三、泵的主要性能參數：

　　流量：3-50m3/h

　　揚程：12-50m

　　電機功率：0.37-15kW

　　使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)

　　材質:1Cr18Ni9Ti (可定制304.316.316L材質)

　　四、型號意義：
